SR-HMI与传统控制器的LCD不同，提供64个人机界面,您可根据实际需要添加人机界面, 可以显示系统信 |
| |
|
息、报警信息、运行状况、参数修改及功能键,所有显示的信息都可以由用户自己根据需要进行设计和编 |
| |
|
辑,可显示如：时间、输入输出状态、计数器、定时器、模拟量等类型的资料,用户可以自由修改、添加、 |
| |
|
删除界面，人机界面可用电脑直接对其编程 |
| |
|
|
| |
▲ |

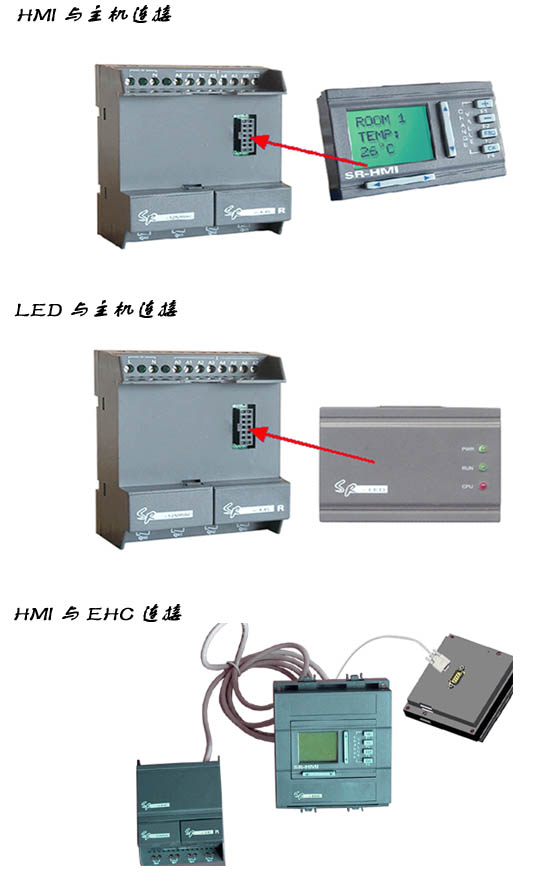

该液晶编程面板是可拆卸式的，并且可以通过专用界面线SR-EHC将SR-WRT与主机分离开，远距离编程。 |
| |
|
可根据您的需求灵活设置，当您需要时，可将其装上，当您不需要时，可将其拆卸下来,可以用SR-PC |
| |
|
替代之。SR-PC是一个装饰用的盖子，以免灰尘进入设备或发生触电危险，而且大幅度降低您的使用成本 |
| |
|
|
| |
▲ |
SR-HMI提供32个虚拟按键. 虚拟按键的作用与输入口的作用相同,相当于软开关,在面板上显示所有定义 |
| |
|
的虚拟按键,每个虚拟按键提供键的说明及密码保护功能 |
| |
|
|
| |
▲ |
系统界面:显示Super CAD的时间、I/O状态及功能键 |
| |
|
|
| |
▲ |
报警界面:由条件触发后显示的报警信息一个功能键触发后提供一个高脉冲,它可以作为逻辑块和功能块 |
| |
|
的输入,实现一个开关 |
| |
|
|
| |
▲ |
参数界面:显示Counter、 Timer及 Analog的设置参数 |
| |
|
|
|
 |
| |
▲ |
显示电源、运行状态和CPU的工作状态，功率损失少，节省电能 |
| |
|
|
 |
| |
▲ |
SR-EHC可以让SR-HMI与主机分离，您可以远距离对SR操作，安装使用更方便！ |
| |
|
 |
| |
|
| |
|
