产品简介：

Array3400A高性能任意波形产生器采用DDS(Direct Digital Synthesis)技术,可输出准确 、稳定 、低失真的任意波形.

3400A不仅可输出高达50MHz的正弦波,上升/下降时间小于10ns 、频率达25MHz的完美方波,以及最高200KHz的线性锯齿波,还

可以产生10MHz的可变时延脉冲以及任意波形,满足各类使用者的需求.

产品特点：

	50MHz正弦波与25MHz方法与10MHz任意波
	14位,125MSa/s,256K取样点的任意波形
	脉波,锯齿波(Ramp),三角波噪声与直流波形
	线性与对数扫描及突发操作
	SM,FM,PM,FSK,及PWM等调制类型
	20mvpp至20Vpp开放式回路振辐范围
	可透过USB 、 LAN和选购的GPIB来连接计算机
	直观的图形化输出信号设定
	可透过Pattern Out接口输出16位的数据
	免费提供波形编辑软件
	容易上手的接口操作

超强效能、完美波形

亚锐3400A 50MHz 任意波形产生器采用DDS (Direct Digital Synthesis) 技术，可输出准确、稳定合格无杂讯的低失真正弦波讯号。另外，3400A还能以上升/下降时间低于10ns, 频率高达25MHz的方波，以及最高200KHz的线性锯齿波來满足使用者使用上的需求。

脉波的产生

3400A可以产生最高10MHz的可调边缘时间脉波。也由于3400A提供了可调的周期、脉宽与振幅，因此在需要弹性脉冲讯号的应用上是相当适合的。

自订波形的产生

3400A具备了14位元的解析度以及125 MSa/s的取样率，并弹性地提供使用者所需波形。它也可以让使用者储存最多五笔波形，其中四笔(4 x 256 K Points）在永久记忆体中、一笔在暂存记忆体中。

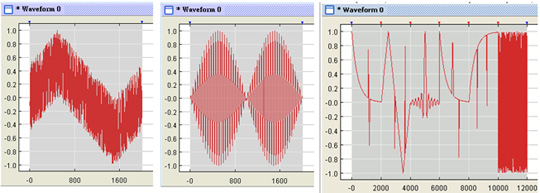

免費提供波形编辑软体Wavepatt

本公司自创的波形编辑软体Wavepatt可让使用者轻易地产生、编辑及下载复杂的波形，而且本软体亦可以接收并编辑来自安捷伦示波器MSO8104的波形。

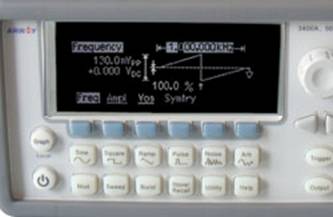

图形模式

3400A的图形显示模式可以让使用者搭配软鍵操作信号设定时，以视觉验证各项设定。

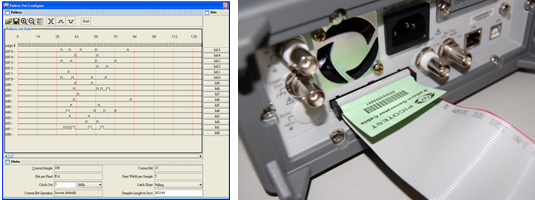

透过Pattern Out端口传输资料

使用者可以透过附加在波形编辑软体中的Wavepatt?功能编辑16位元资料，并可将该资料储存下来。然后，再根据使用者应用上的需求，透过后置面板上的Pattern Out端口将资料传输出去。

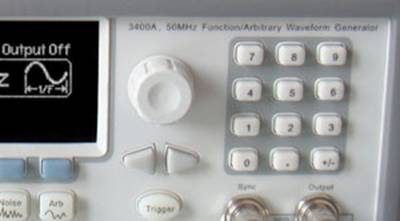

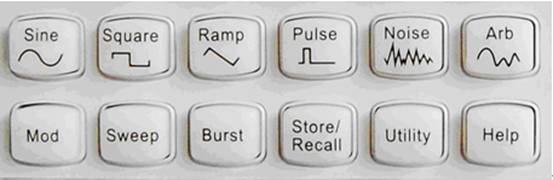

容易上手的操作介面

3400A的前置面板既简单又好操作。使用者只要按一两个键就能使用所有重要的功能，并可以利用旋鈕或数字键来调整频率、振幅、偏移及其它参数。使用者甚至可以直接以Vpp, Vrms, dBm 或高低位準来输入电压值。在时序参数方面，则以赫兹(Hz) 或秒为单位输入。

简单好用的功能

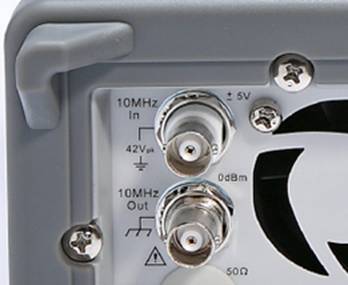

支援外部频率参考源

3400A外部频率参考源可以让使用者与另一部10 MHz时脉的3400A保持同步，并可以透过前置面板或远端电脑来执行相位调整，以达到精确的相位校准及调整结果。
