型号 |

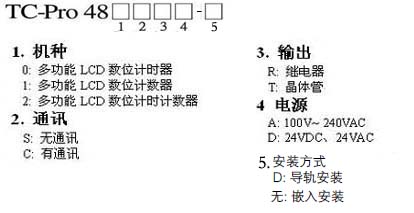

TC-Pro480(D) |
TC-Pro481(D) |
TC-Pro482(D) |
种类 |

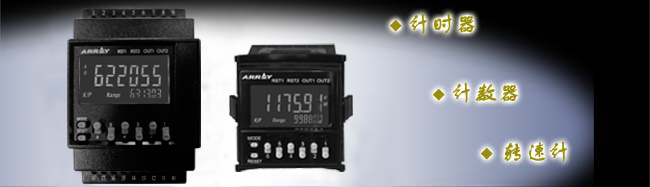

数位计时器 |
数位计数器/转速计 |
数位计时器/计数器/转速计 |
支持的组态 |
计时器，双计时器，双预置计时器
|
一阶计数器，二阶计数器，一阶总数计数器，一阶批次计数器，双计数器（加、减），转速计(可选) |
计时器，双计时器，双预置计时器，一阶计数器，二阶计数器，一阶总数计数器，一阶批次计数器，双计数器（加、减），转速计(可选) |
额定电源电压 |
100~240VAC(50/60HZ)，24VAC(50/60HZ)，12~24VDC(容许波动值：最多20％(p-p)) |
操作电压范围 |
85％~110％额定电源电压(12~24VDC： 90％~110％) |
消耗电力 |
约6.2VA于264VAC， 5.1VA于26.4VAC， 2.4W于12VDC |

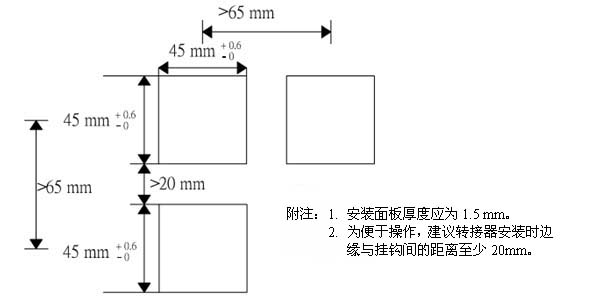

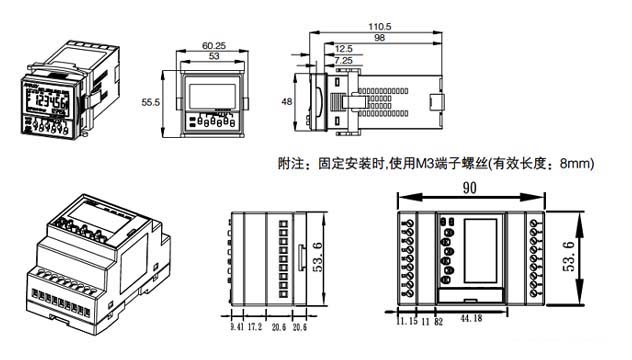

安装方式 |
嵌入安装和导轨安装 |
外部连接 |
螺丝端子 |
输入讯号 |
CP1，CP2，复位1 |
CP1，CP2，复位1，复位2 |
CP1，CP2，复位1，复位2 |
最大计数速度 |
无 |
30Hz或5KHz(转速器为10KHz) |
30Hz或5KHz(转速器为10KHz) |
计时模态 |
流逝时间(UP)和剩余时间(DOWN)可切换选择 |
无 |
流逝时间(UP)和剩余时间(DOWN)可切换选择 |
输入方法 |
| 无电压输入: ON 阻抗: 1kΩ以下(漏电流：5~20 mA于0Ω) ON 残量电压:3V以下 OFF 阻抗:100kΩ以上 |
| 电压输入: 高(逻辑)准位：4.5~30 VDC 低(逻辑)准位：0~2 VDC(输入阻抗：约4.7 kΩ) |
|
输出方式 |
继电器/ 晶体管输出
|
控制输出 |
| SPDT 接点输出：5A于250 VAC, 电阻性负载(cos￠=1) |
| 最小外加负载：10 mA于5 VDC |
| 晶体管输出：NPN开集极，最多100mA于30 VDC |
| 残量电压：最多1.5 VDC（约1V） |
| 输出依据以接点输出之计时器的EN60947-5-1来分类 |
| (AC-15; 250V 3A / AC-13; 250V 5A / DC-13; 30V 0.5A) |
| 输出依据以晶体管输出之计时器的EN60947-5-2来分类(DC-13; 30V 100 mA) |
| NEMA B300引导功率，1/4 HP 5-A电阻性负载于120 VAC，1/3 HP 5-A电阻性负载于240 VAC |
|
按键保护 |
有 |
预期寿命 |
| 机械：10,000,000次动作以上 |
| 电气：100,000次动作以上（5 A于250 VAC，电阻性负载） |
|
重量 |
约168克 |
