| 『 通 风 系 统 』 |
| |
| ※要求 |
| 1. 通风系统既能够将新鲜空气送入室内﹐又能够将废气排出室外 |
| 2. 房间内安装有废气排气装置和新鲜空气送风装置 |
| 3. 由控制监视器控制通风系统 |
| 4. 任何时候室内不允许形成过气压 |
| 5.只有流量监视器指示废气排气装置工作正常，新鲜空气送风装置才能投入运行 |
| 6.如果通风系统出现故障，报警灯亮 |
| |

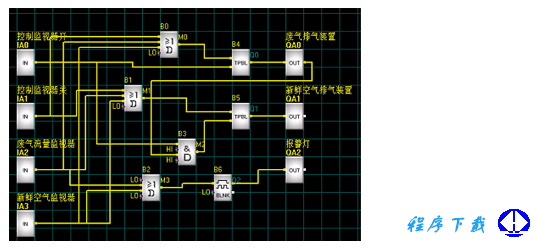

| ※功能块程序图 |
|
|
| ※说明 |
| 1. IA0接排气激活开关；IA1接排气停止开关 |
| 2．IA2接废气流量监测器； IA3接新鲜空气流量监测器 |
| 3．QA0接排废气装置接触器 |
| 4．QA1接新鲜空气送风装置接触器 |
| 5．QA2接故障报警灯 |
| |
|
 |
|
