| ※要求 |
| 1. 对压力传感器P1传入的电压进行比较，P1<7v,启动1#泵 |
| 2. P1<3v,启动2#泵 |
| 3. P1<1v,延时5秒钟，如果P1仍然小于1v，启动语音报警功能 |
| 采用SR-12MRDC和语音模块SR-VPD实现此功能 |
| |

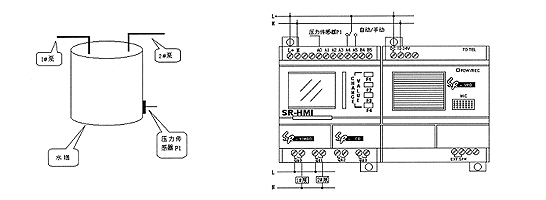

| ※接线图 |
|
| |
| ※功能块程序图 |
|
|
| ※说明 |
| 1. SR-12MRD控制器对压力传感器P1传入的电压进行比较，P1<7v,启动1#泵；P1<3v,启动 |
| 2#泵；P1<1v,延时5秒中，如果P1仍然小于1v，启动语音报警功能。P1 由I0模拟量输入 |
| ２．SA为手动/自动切换开关，接入I1 |
| ３．SA为手动时，SR-12MRDC内定义了两个功能键(FunctionKey)V:AF1和V:AF2, |
| V:AF1控制1#泵，V:AF2控制2#泵 |

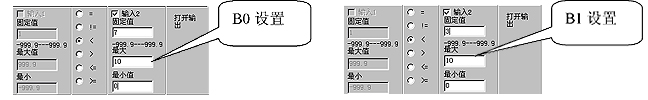

| ４．SA为自动时，SR-12MRDC内定义了模拟量比较器B0、B1、B6，它们的参数设置为: |
|
|

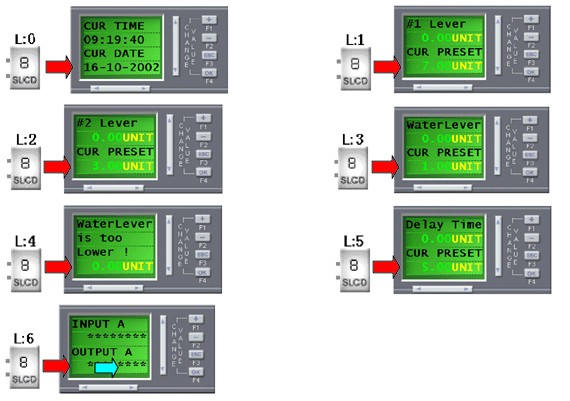

| 5．编辑人机界面.本案例共有7个人机界面，分别说明如下： |
|
